Dans le domaine de l’automatisation, la recherche de solutions compactes et économiques reste une priorité pour les constructeurs de machines. C’est pour répondre à ce besoin que Schneider Electric a conçu le kit de démarrage vjdstkstosr2, un ensemble prêt à l’emploi associant un écran tactile Magelis et un relais intelligent Zelio Logic.
Ce système complet permet de configurer et de contrôler de petites applications industrielles en toute simplicité. Bien que ce matériel soit aujourd’hui classé comme obsolète par le constructeur, il demeure une référence incontournable pour les techniciens chargés de la maintenance de parcs de machines existants.
Un ensemble matériel et logiciel complet pour l’automatisation
L’un des grands points forts du kit de démarrage vjdstkstosr2 résidait dans sa capacité à fournir une solution opérationnelle dès l’ouverture du colis. Conçu pour éviter l’achat de modules de communication coûteux, ce pack intègre tous les éléments nécessaires pour établir un dialogue direct entre l’opérateur et la machine.
Les composants physiques du pack
Le matériel fourni dans ce kit comprend des équipements robustes et éprouvés :

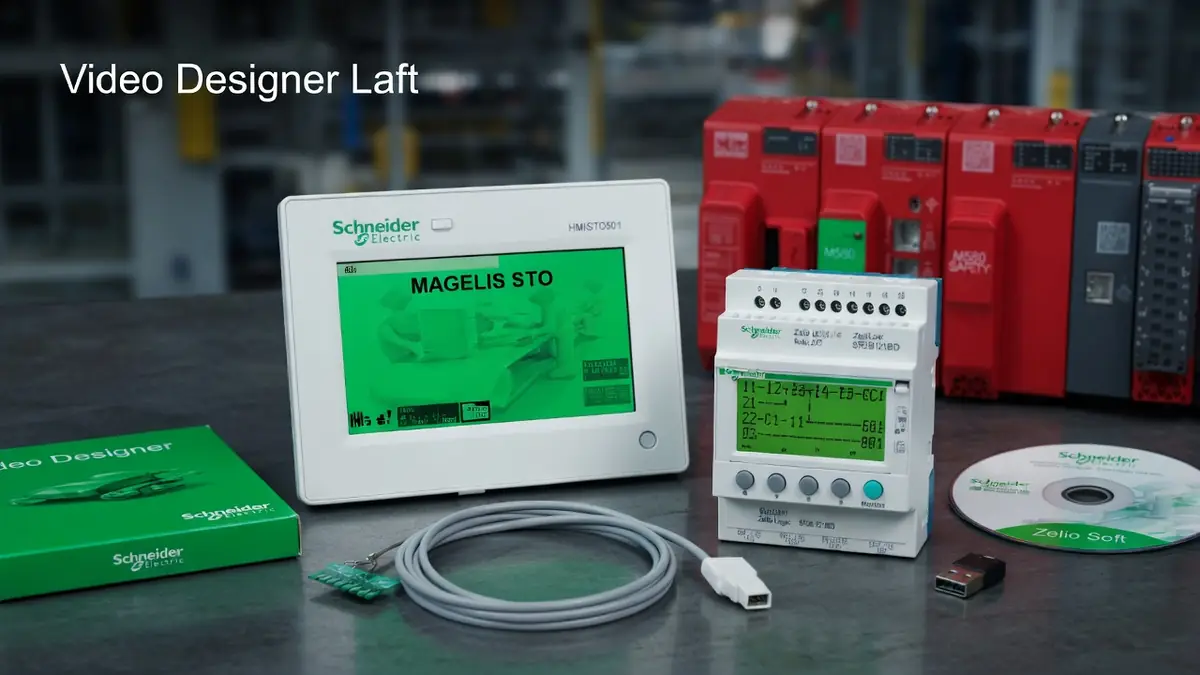

- Un relais intelligent Zelio Logic (modèle SR2B121BD) doté de 8 entrées et 4 sorties relais.
- Un écran tactile compact Magelis (modèle HMISTO501).
- Une alimentation électrique dédiée de modèle ABL8MEM24012.
- Un câble de liaison directe SR2CBL09 reliant l’IHM au relais.
L’environnement logiciel de configuration
Pour programmer ces appareils, le kit de démarrage vjdstkstosr2 intègre les outils logiciels indispensables. La configuration de l’écran tactile s’effectue via Vijeo Designer Limited Edition, une version gratuite fournie sur clé USB qui permet de concevoir des interfaces graphiques dans de nombreuses langues. Le relais intelligent se programme quant à lui avec le logiciel Zelio Soft 2, le transfert des données étant facilité par le câble de programmation USB fourni.
Zoom sur les performances de l’écran tactile Magelis HMISTO501
L’interface opérateur est le cœur visuel de ce système. Le terminal HMISTO501 propose un écran de 3,4 pouces qui, malgré sa taille réduite, offre une excellente lisibilité grâce à son rétroéclairage LED tricolore capable de passer du vert à l’orange ou au rouge selon l’état de la machine.
Ce boîtier compact présente un indice de protection IP20 et supporte des températures de fonctionnement allant de -20 °C à 55 °C. Sa mémoire flash interne de 16 Mo assure la sauvegarde fiable de l’application graphique, tandis que ses ports USB facilitent les transferts de projets.
Connectivité et configuration du protocole de protection et de communication
Pour assurer la transmission des données sans interférences, le câble SR2CBL09 utilise un schéma de câblage précis pour connecter l’IHM au port série du relais. Les fils vert (transmission), noir (réception), rouge et blanc (masse) établissent une liaison stable.
Au niveau du logiciel Vijeo Designer, la communication repose sur un protocole de protection et d’échange de données structuré. Le technicien doit simplement sélectionner le fabricant Schneider Electric et le pilote « Zelio Logic Smart Relays » dans le gestionnaire d’E/S. Dans le programme Zelio Soft, l’utilisation des blocs fonctionnels d’entrée et de sortie série permet de finaliser ce système de codage et de dialogue.
Comment remplacer le kit de démarrage vjdstkstosr2 après son obsolescence ?
Schneider Electric a officiellement archivé ce produit le 31 décembre 2019. Pour les installations qui nécessitent une mise à jour ou un remplacement de l’écran HMISTO501, le constructeur propose des alternatives modernes.
La recommandation actuelle consiste à s’orienter vers les écrans de la gamme HMIGTO. Les utilisateurs doivent cependant veiller à utiliser le port COM1 de ces nouveaux modèles et à adapter leurs projets sous les versions récentes de Vijeo Designer pour maintenir une communication optimale.
Bien que ce kit ne soit plus commercialisé, son architecture simple et son coût historique très compétitif en font un modèle d’apprentissage et d’intégration qui continue de structurer les pratiques de nombreux automaticiens.
